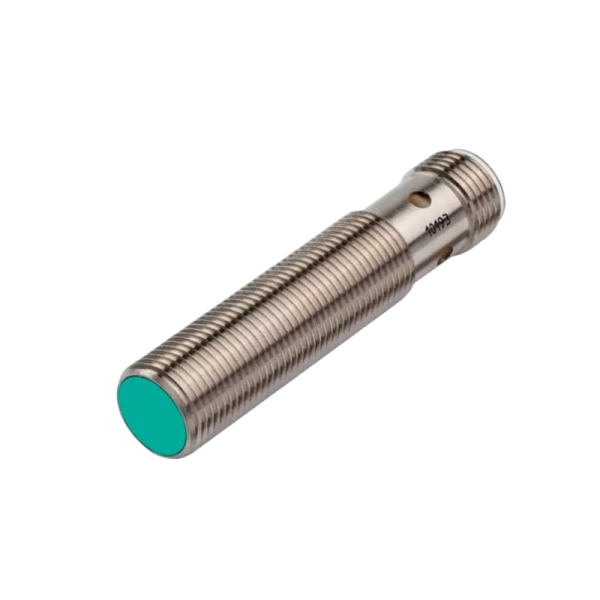

P+F倍加福傳感器NBB2-12GM50-E2-V1工作原理

P+F倍加福傳感器NBB2-12GM50-E2-V1屬于電感式接近開關，其核心原理基于電磁感應，通過檢測金屬物體接近時引起的電磁場變化實現非接觸式位置檢測。

電磁感應與渦流效應

傳感器結構：由線圈、鐵芯和感應頭（傳感面）組成。當線圈通入交變電流時，會在感應頭周圍產生交變電磁場。

金屬物體接近：當金屬目標（如鐵、鋁、銅等）進入電磁場范圍時，金屬內部會感應出渦流。渦流產生的反向磁場會削弱原磁場，導致線圈的等效阻抗發生變化。

信號轉換：阻抗變化被轉換為電壓或電流信號，通過內部電路處理后輸出開關量（ON/OFF）或模擬量信號，指示金屬物體的存在或距離。

關鍵技術參數與特性

額定工作距離：12mm（典型值），指傳感器在標準條件下能可靠檢測金屬物體的最大距離。

輸出類型：通常為NPN或PNP型晶體管輸出，支持直流三線制接線（電源、信號、地）。

響應頻率：0-2kHz（具體型號可能不同），決定傳感器對快速運動物體的檢測能力。

防護等級：IP67，防塵防水，適用于惡劣工業環境。

抗干擾能力：通過屏蔽設計和信號濾波技術，減少外部電磁場干擾。

傳感器型號列舉

NBB15-30GM50-US

NBB15-30GM50-WS

NBB2-12GM50-E2-V1

NBB2-V3-E2

NBB20-L2-A2-V1

NBB20-L2-E2-V1

NBB20-U1-A2

NBB20-U1-E2

技術參數

開關功能常開 (NO)

輸出類型雙線式

額定工作距離sn15 mm

安裝準齊平

輸出極性AC

確保操作距離sa0 ... 12,15 mm

實際工作距離sr13,5 ... 16,5 mm

衰減系數 rAl0,33

衰減系數 rCu0,28

衰減系數 r3040,81

輸出類型2 線

應用場景與優勢

典型應用：

自動化生產線：檢測工件到位、機械臂抓取定位。

液壓系統：監測液壓閥開口大小，控制油壓精度。

安全防護：電梯門防夾、危險區域監控。

核心優勢：

非接觸檢測：無機械磨損，壽命長。

高可靠性：抗振動、耐腐蝕，適應惡劣環境。

快速響應：響應時間通常<1ms，適合高速動態測量。
